Saya Ingat Ini Spaghetti Failure Biasa. Rupanya Masalah Bed Adhesion

TL;DR

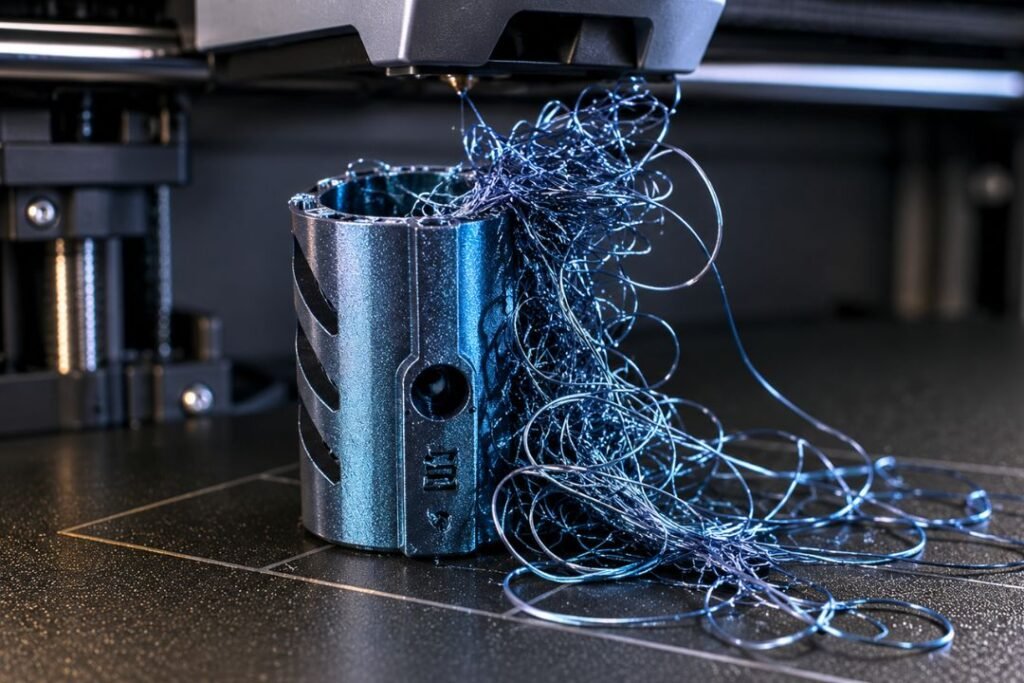

Masalah: Model yang tinggi berulang kali gagal pada ketinggian yang sama dan bertukar jadi spaghetti.

Punca Sebenar: Model tercabut dari build plate semasa mencetak. Selepas ia bergerak, printer terus extrude pada kedudukan asal, iaitu ke udara kosong.

Cara Didiagnos: Rakaman timelapse menunjukkan model bergerak sebelum spaghetti terbentuk. Spaghetti adalah simptom, bukan punca.

Kenapa Berlaku: Model mempunyai kawasan tapak yang kecil berbanding ketinggiannya, menjadikannya lebih mudah hilang adhesion apabila cetakan semakin tinggi.

Kenapa Brim Pertama Tidak Berjaya: Brim meningkatkan kawasan sentuhan sedikit, tapi tidak cukup untuk menahan model yang tinggi dan sempit.

Penyelesaian: Brim yang lebih besar digabungkan dengan build plate BIQU CryoGrip. Cetakan berjaya selesai tanpa sebarang pergerakan.

Pengajaran Utama: Kalau cetakan berulang kali gagal pada ketinggian yang sama, jangan fokus pada spaghetti dulu. Cari tahu apa yang berlaku sebelum ia terbentuk.

—

Beberapa hari lepas, saya sedang mencetak beberapa bahagian pada build plate yang sama. Print tu agak lama jadi saya tinggalkan dan balik semula kemudian. Kebanyakannya dah siap. Semua bahagian keluar elok kecuali satu, yang gagal dekat bahagian atas dan bertukar jadi spaghetti.

Saya tak fikir panjang pada mulanya. Print gagal memang kadang-kadang berlaku, dan sebab bahagian lain pada plate yang sama keluar elok, saya anggap ia sekadar kegagalan rawak.

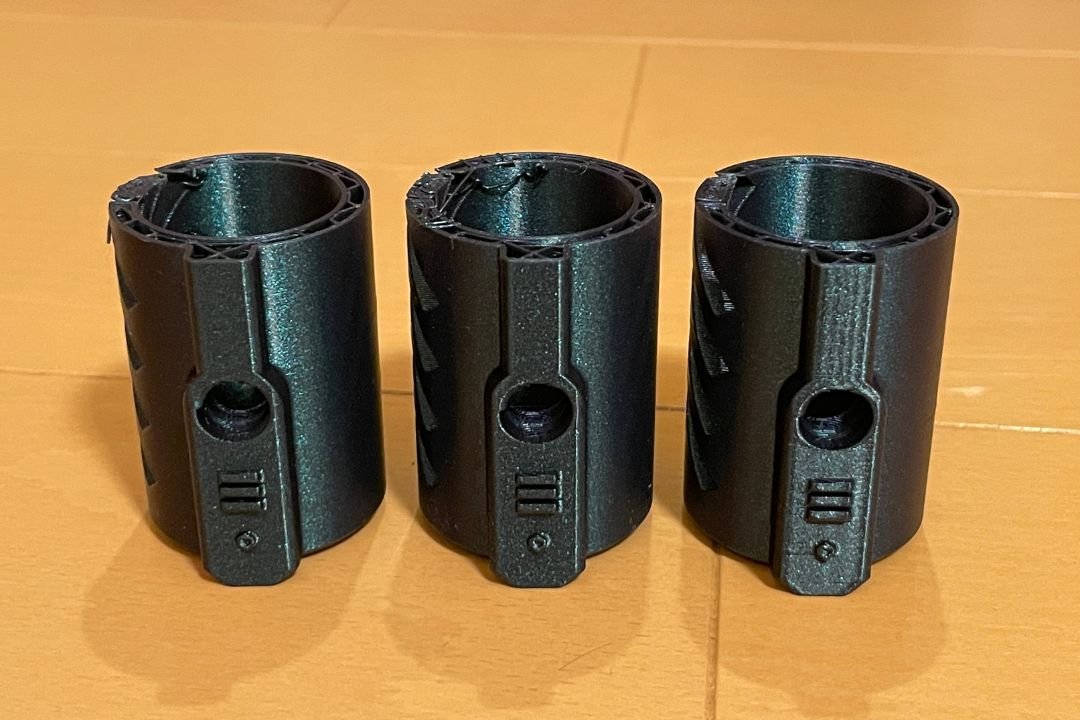

Saya print semula. Gagal lagi, pada ketinggian yang hampir sama. Tu yang buat saya mula perasan. Kegagalan rawak tak akan berulang pada tempat yang sama. Saya tengok balik model tu dan perasan kawasan tapak yang menyentuh build plate agak kecil berbanding betapa tingginya bahagian tersebut. Pada dasarnya keseluruhan model berdiri atas tapak bulat yang sempit. Itu bukan situasi ideal untuk model yang tinggi sebab semakin tinggi model, semakin banyak leverage yang dihasilkan oleh pergerakan nozzle atau getaran pada tapak.

Bed adhesion nampak seperti punca yang munasabah, jadi saya tambah brim dan hidupkan rakaman timelapse sebelum cuba lagi. Kalau ia gagal lagi, saya nak tengok apa sebenarnya yang berlaku.

Ia gagal lagi, pada ketinggian yang sama.

Timelapse Bantu Saya Nampak Punca Sebenar

Kali ni saya ada rakaman penuh dari mula hingga akhir. Bila orang nampak spaghetti failure, naluri pertama ialah fokus pada spaghetti tu. Timelapse paksa saya tengok lebih awal dari situ.

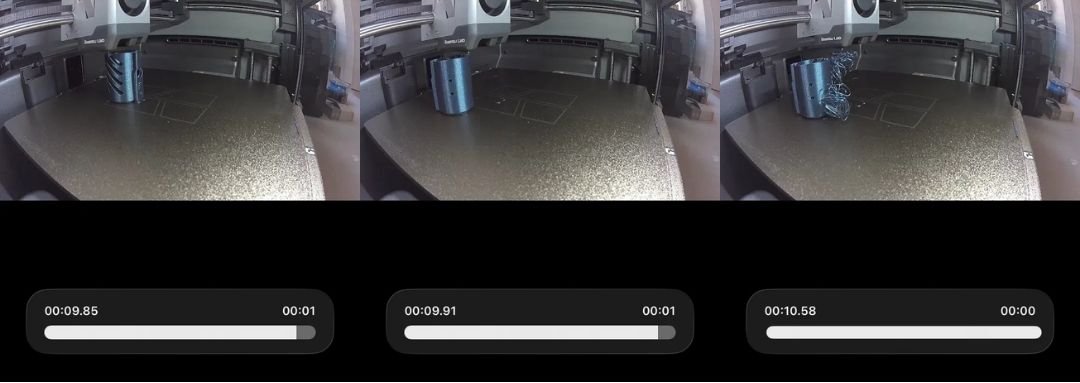

Pada 00:09.85 model masih berada di kedudukan asal. Pada 00:09.91 ia dah bergerak. Pada 00:10.58 spaghetti dah mula terbentuk. Printer tak tahu yang model dah bergerak, jadi ia terus extrude mengikut toolpath asal ke ruang kosong.

Spaghetti bukan punca sebenar. Ia cuma apa yang berlaku selepas masalah sebenar sudah pun terjadi.

Kenapa Ia Terus Gagal Pada Ketinggian Yang Sama?

Semakin tinggi cetakan, semakin banyak leverage yang dihasilkan oleh pergerakan nozzle pada tapak. Pada satu ketika, build plate tidak lagi mampu menahan model dan ia pun bergerak.

Sentuhan nozzle juga satu kemungkinan. Lapisan yang sedikit melengkung boleh menyebabkan nozzle berulang kali mengetuk cetakan semasa travel moves, perlahan-lahan melemahkan adhesion sehingga model tercabut.

Ada yang cadangkan cuba Z-hop atau glue stick dulu sebelum tukar build plate. Cadangan yang munasabah. Tapi satu-satunya perkara yang saya dah confirm ialah model tercabut dari build plate. Saya tak ada bukti berlakunya sentuhan nozzle, jadi saya fokus pada apa yang saya boleh confirm.

Kenapa Brim Pertama Tak Berkesan?

Tambah brim tak semestinya selesaikan masalah adhesion. Bergantung pada berapa banyak daya pegangan tambahan yang ia berikan berbanding daya yang bertindak pada cetakan.

Brim pertama meningkatkan kawasan sentuhan sedikit, tapi tak cukup. Model masih tinggi dan sempit, dan adhesion tambahan dari brim tu tak cukup kuat untuk hentikan ia dari bergerak pada ketinggian tersebut.

Penyelesaian Yang Akhirnya Berjaya

Untuk percubaan seterusnya saya fokus sepenuhnya pada memaksimumkan bed adhesion. Saya besarkan saiz brim dengan ketara dan tukar kepada build plate BIQU CryoGrip. CryoGrip memberikan grip yang lebih kuat berbanding build plate PEI bertekstur biasa, jadi ia cara paling langsung untuk uji sama ada adhesion memang punca masalahnya.

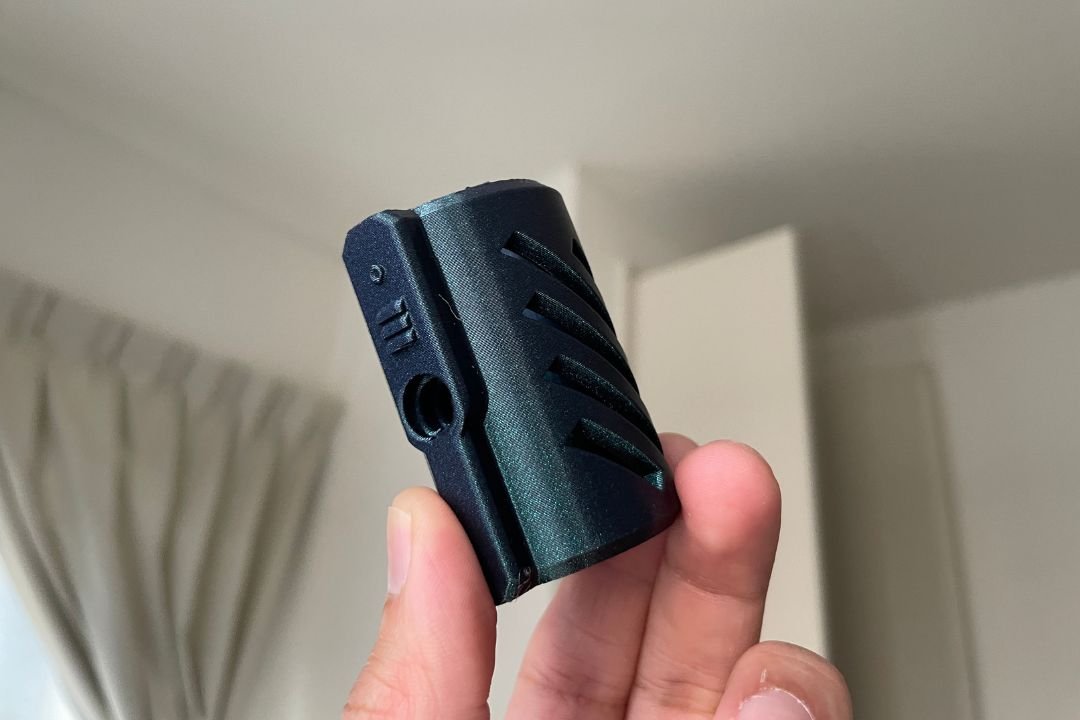

Cetakan siap tanpa sebarang pergerakan. Tiada spaghetti, tiada model yang tercabut.

Apa Yang Saya Pelajari

Alat paling berguna dalam keseluruhan proses ni bukan setting slicer atau print profile. Ia timelapse. Tanpa rakaman tu, saya mungkin dah habiskan masa yang lebih lama mencuba perkara yang salah.

Kalau anda dapat spaghetti failure yang berulang pada ketinggian yang sama, jangan mula dengan fokus pada spaghetti. Cuba cari tahu apa yang berlaku sejurus sebelum ia terbentuk. Jawapannya biasanya dah ada kat situ.
