DRAWNIX V3: Menghubungkan Otak Kanan dan Otak Kiri

1. IDEA INOVASI

DRAWNIX V3 merupakan sebuah mesin CNC Pen Plotter berasaskan teknologi digital yang direka untuk menghubungkan elemen otak kiri dan otak kanan dalam proses menghasilkan karya seni.

Otak kiri sering dikaitkan dengan aspek logik, pengiraan, ketepatan, teknologi dan penyelesaian masalah, manakala otak kanan dikaitkan dengan kreativiti, imaginasi, ekspresi dan seni.

Dalam dunia teknikal, terdapat ramai individu yang mempunyai kemahiran dalam teknologi, reka bentuk dan kejuruteraan tetapi tidak mempunyai kemahiran melukis secara manual. DRAWNIX V3 dibangunkan untuk merapatkan jurang tersebut.

Melalui gabungan teknologi CNC, digital design dan seni visual, pengguna boleh menukarkan idea digital kepada karya fizikal menggunakan konsep seni titik dan garis.

DRAWNIX V3 membolehkan seseorang yang tidak mempunyai kemahiran melukis menghasilkan karya visual yang kompleks dan mempunyai ketepatan tinggi. Hasil karya tersebut boleh mempunyai kualiti artistik yang setanding dengan karya yang dihasilkan secara profesional.

Bezanya, karya tersebut tidak dilukis secara manual.

Ia dilukis oleh sebuah mesin yang menterjemahkan logik, data dan teknologi kepada seni.

2. PERANAN CETAKAN 3D DALAM PEMBANGUNAN DRAWNIX V3

Teknologi 3D Printing memainkan peranan penting dalam pembangunan DRAWNIX V3.

Komponen-komponen tertentu pada mesin direka menggunakan perisian Computer-Aided Design (CAD) sebelum dihasilkan melalui proses cetakan 3D. Penggunaan teknologi ini membolehkan komponen mesin dibangunkan mengikut keperluan dan spesifikasi khusus.

Antara komponen yang boleh dihasilkan menggunakan teknologi cetakan 3D ialah:

Pen holder atau pemegang pen
Bracket motor
Penyambung struktur
Mounting elektronik
Cable management system
Pen lifting mechanism
Komponen sokongan untuk sistem pergerakan
Casing atau enclosure elektronik
Knob dan komponen ergonomik
Aksesori tambahan mesin

Penggunaan 3D Printing memberikan kelebihan dari segi rapid prototyping, di mana reka bentuk boleh diuji, diubah suai dan dicetak semula dalam tempoh yang singkat.

Ini membolehkan proses pembangunan DRAWNIX V3 dilakukan dengan lebih pantas dan fleksibel berbanding menghasilkan komponen menggunakan kaedah manufacturing konvensional.

3. BAHAN DAN KOMPONEN YANG DIGUNAKAN

DRAWNIX V3 dibangunkan melalui gabungan komponen mekanikal, elektronik dan teknologi digital.

A. Komponen Struktur dan Mekanikal

Struktur utama mesin dibina menggunakan bahan yang mempunyai kekuatan dan kestabilan bagi memastikan pergerakan mesin lebih tepat.

Antara bahan dan komponen yang digunakan ialah:

Aluminium extrusion
Linear rail atau sistem pergerakan linear
Belt dan pulley
Bearing
Bracket
Skru dan nut
Shaft coupling
Komponen cetakan 3D

Struktur ini membentuk sistem mekanikal yang membolehkan pergerakan mesin dilakukan pada paksi X dan Y.

B. Komponen Elektronik

Sistem elektronik merupakan “otak” kepada DRAWNIX V3.

Antara komponen utama yang digunakan ialah:

Arduino Uno
CNC Shield
Stepper motor
Stepper motor driver
Servo motor
Power supply
Wiring dan connector

Arduino Uno berfungsi sebagai sistem kawalan utama yang menerima arahan daripada komputer.

CNC Shield pula membantu mengawal sistem pergerakan motor, manakala stepper motor menggerakkan mekanisme mesin dengan ketepatan tertentu.

Servo motor digunakan untuk mengawal pergerakan pen, khususnya semasa proses menaikkan dan menurunkan pen.

C. Komponen Digital dan Perisian

DRAWNIX V3 menggunakan beberapa teknologi digital dalam proses penghasilan karya.

Antaranya ialah:

Computer-Aided Design (CAD)
Vector design
Digital illustration
G-code generation
CNC control software
Arduino programming

Reka bentuk digital akan ditukarkan kepada arahan atau koordinat yang boleh difahami oleh mesin.

Arahan tersebut kemudiannya dihantar kepada sistem kawalan DRAWNIX V3 untuk menghasilkan pergerakan pada paksi X dan Y.

4. BAGAIMANA DRAWNIX V3 DIHASILKAN

Proses pembangunan DRAWNIX V3 bermula dengan mengenal pasti satu masalah utama.

Ramai individu mempunyai idea kreatif tetapi tidak mampu menterjemahkan idea tersebut kepada lukisan kerana tidak mempunyai kemahiran melukis.

Daripada masalah tersebut, konsep DRAWNIX V3 dibangunkan.

Fasa 1: Idea dan Konsep

Idea utama adalah untuk membangunkan sebuah mesin yang boleh menggabungkan teknologi dan seni.

Konsepnya adalah mudah:

Manusia menghasilkan idea.
Komputer memproses reka bentuk.
Mesin menghasilkan karya.

Konsep ini menjadi asas kepada pembangunan DRAWNIX V3.

Fasa 2: Reka Bentuk Digital

Struktur dan komponen mesin direka menggunakan perisian CAD.

Pada peringkat ini, saiz mesin, kedudukan motor, sistem pergerakan, pemegang pen dan komponen elektronik ditentukan.

Beberapa komponen khas direka untuk dihasilkan menggunakan teknologi 3D Printing.

Fasa 3: Rapid Prototyping Menggunakan 3D Printing

Komponen yang direka dicetak menggunakan 3D Printer.

Setiap komponen diuji untuk memastikan ia sesuai dengan struktur dan sistem mekanikal mesin.

Sekiranya terdapat masalah, reka bentuk boleh diubah suai secara digital sebelum dicetak semula.

Proses ini menjadikan pembangunan DRAWNIX V3 lebih pantas, menjimatkan kos dan membolehkan proses eksperimen dilakukan dengan lebih fleksibel.

Fasa 4: Pemasangan Sistem Mekanikal

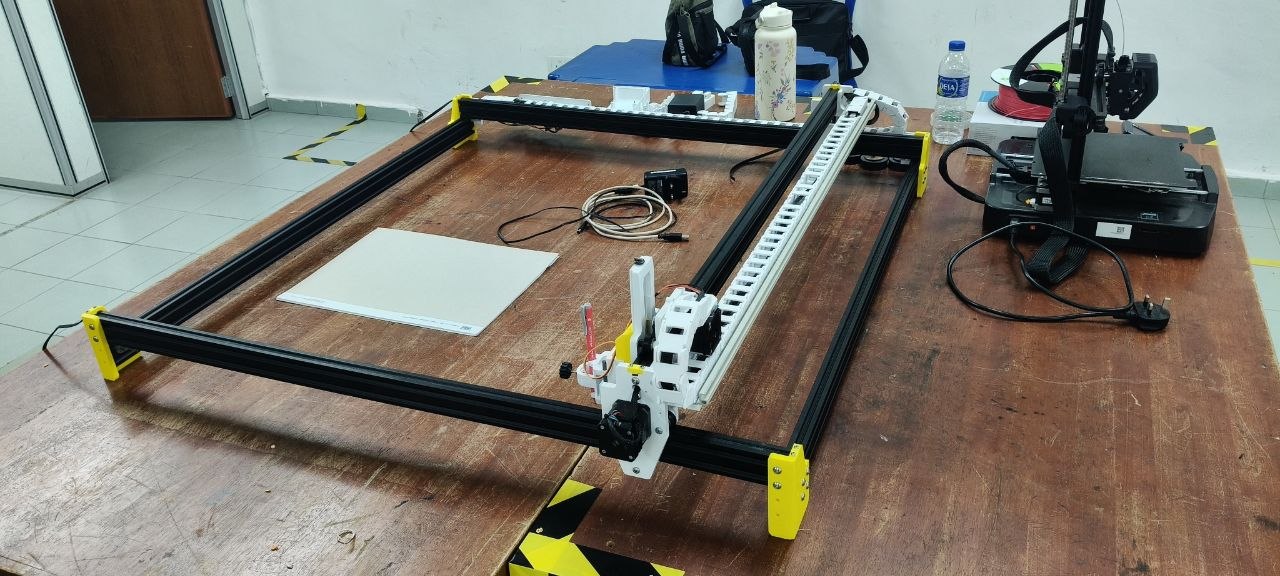

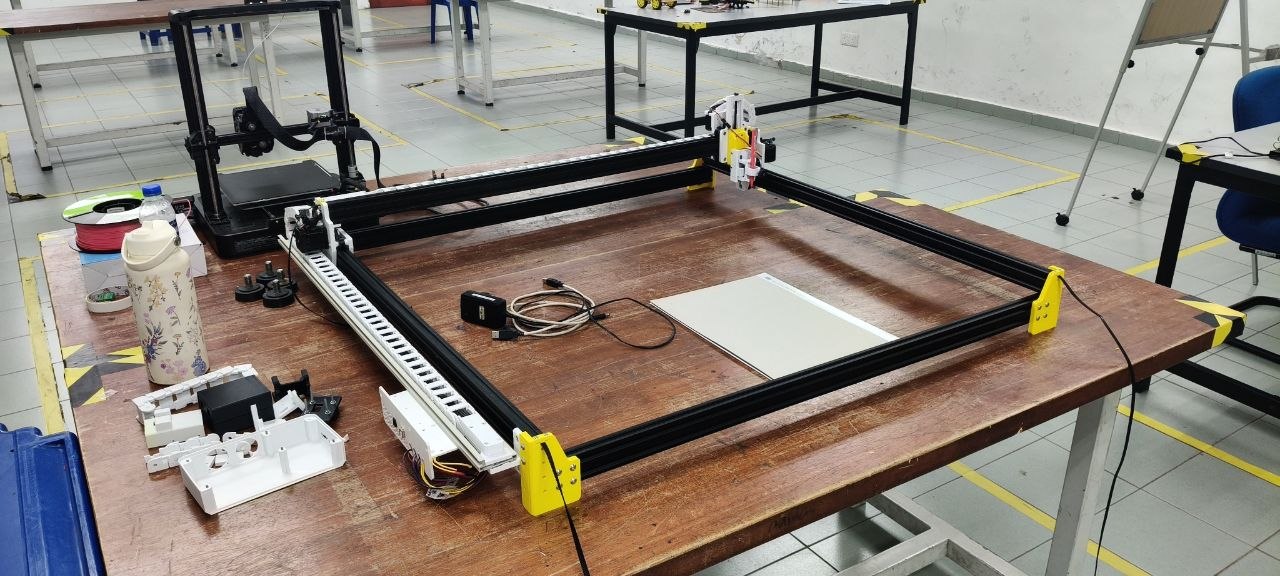

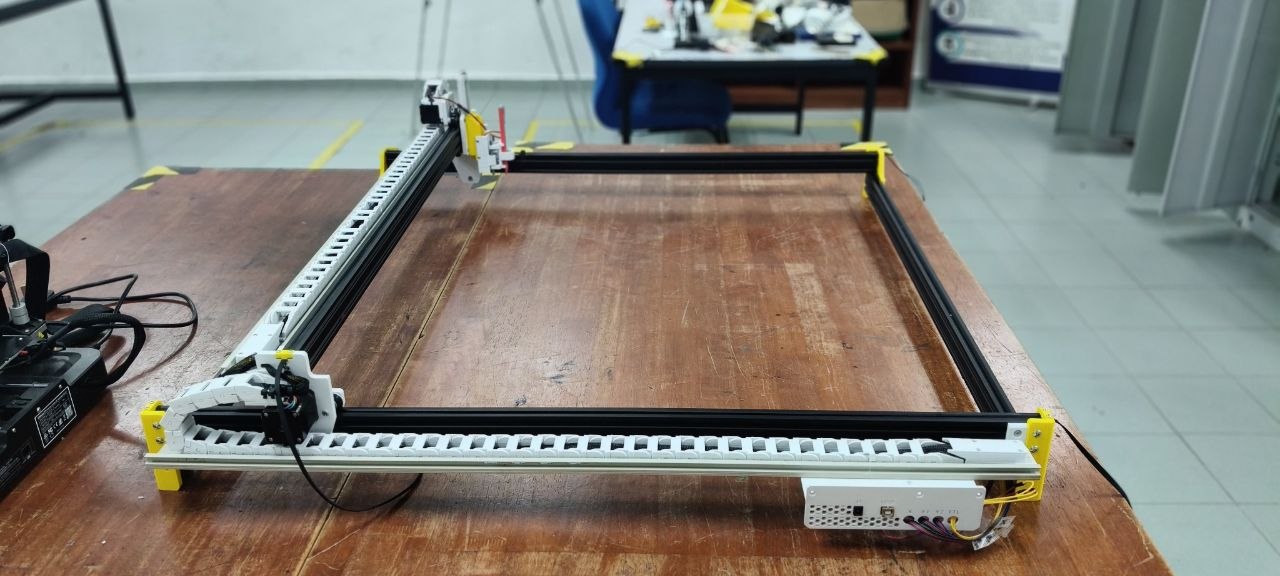

Struktur utama mesin dipasang menggunakan aluminium extrusion dan komponen mekanikal.

Stepper motor dipasang untuk mengawal pergerakan pada paksi X dan Y.

Belt, pulley dan sistem linear digunakan bagi membolehkan mesin bergerak dengan lancar dan tepat.

Fasa 5: Integrasi Sistem Elektronik

Arduino Uno dan CNC Shield dipasang sebagai sistem kawalan utama.

Motor driver digunakan untuk mengawal stepper motor.

Sistem servo pula digunakan untuk mengawal pergerakan pen.

Semua komponen elektronik disambungkan kepada sistem kuasa dan diuji untuk memastikan pergerakan mesin berfungsi dengan baik.

Fasa 6: Integrasi Perisian

Reka bentuk atau imej digital diproses menggunakan perisian komputer.

Imej tersebut ditukarkan kepada format vector dan seterusnya kepada arahan pergerakan yang boleh difahami oleh mesin.

Arahan ini dihantar kepada DRAWNIX V3.

Mesin kemudian membaca koordinat dan menggerakkan pen berdasarkan data tersebut.

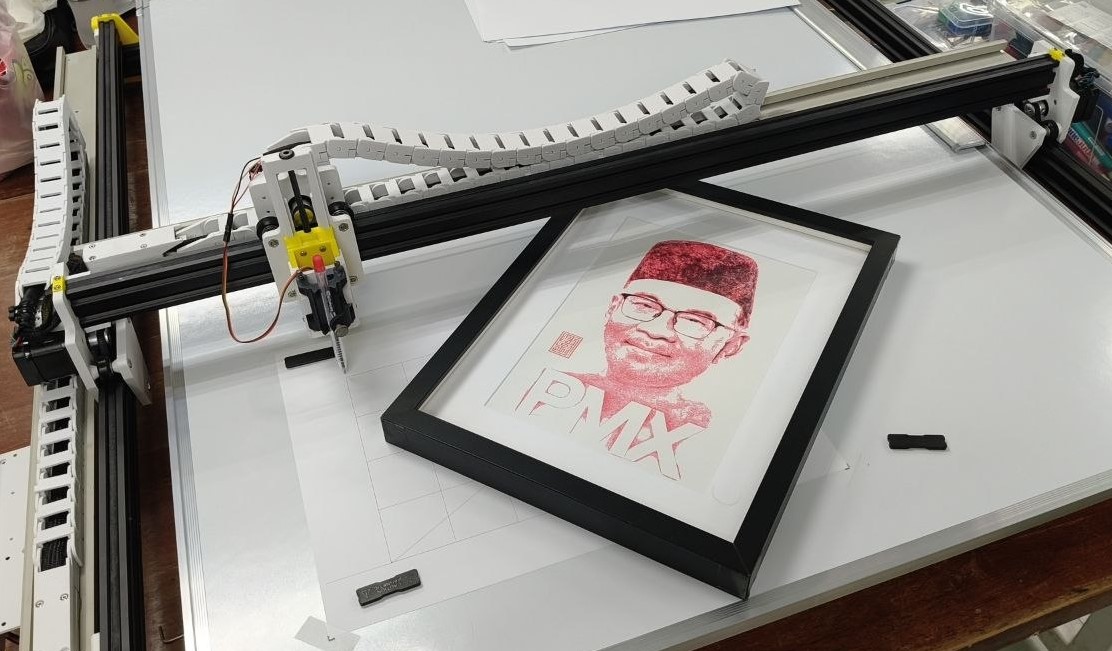

Fasa 7: Penghasilan Karya Seni

Apabila mesin mula beroperasi, pen akan bergerak mengikut koordinat yang telah diprogramkan.

Gabungan ribuan titik, garisan, lengkungan dan corak akan menghasilkan sebuah karya seni.

Inilah keunikan DRAWNIX V3.

Sebuah karya yang kelihatan kompleks sebenarnya dihasilkan melalui gabungan:

Matematik + Teknologi + Kejuruteraan + Kreativiti + Seni.

5. KEUNIKAN DAN NILAI INOVASI

DRAWNIX V3 bukan sekadar sebuah mesin CNC Pen Plotter.

Ia merupakan sebuah platform pembelajaran yang menghubungkan pelbagai bidang seperti:

TVET
STEM
STEAM
Seni Visual
Programming
Electronics
Mechanical Engineering
Digital Design
Artificial Intelligence

Melalui DRAWNIX V3, pelajar dan pengguna dapat melihat bahawa teknologi bukan hanya digunakan untuk menghasilkan komponen industri.

Teknologi juga boleh digunakan untuk menghasilkan karya seni.

DRAWNIX V3 membuktikan bahawa seseorang tidak perlu menjadi seorang pelukis profesional untuk menghasilkan karya kreatif.

Apa yang diperlukan ialah idea.

Teknologi akan membantu menterjemahkan idea tersebut.

KESIMPULAN

DRAWNIX V3 merupakan inovasi yang menggabungkan dunia teknikal dan dunia kreatif dalam satu platform.

Ia menghubungkan otak kiri yang berasaskan logik dan ketepatan dengan otak kanan yang berasaskan kreativiti dan imaginasi.

Dengan bantuan teknologi CNC, Arduino, 3D Printing dan digital design, pengguna yang tidak mempunyai kemahiran melukis secara manual mampu menghasilkan karya visual yang kompleks dan berkualiti tinggi.

DRAWNIX V3 bukan bertujuan menggantikan pelukis.

Sebaliknya, DRAWNIX V3 membuka peluang kepada lebih ramai manusia untuk meneroka dunia seni melalui teknologi.

Kerana bukan semua orang boleh melukis dengan tangan.

Tetapi semua orang mempunyai idea untuk diciptakan.

DRAWNIX V3
“Where Logic Meets Creativity, and Technology Creates Art.”
