mesin morsecode
Progress
Ni kira bahagian akhir design, penutup komponen dalam. Buat mane yang sempat je, untuk v1 ni link https://www.tinkercad.com/things/c85D6CeIBEx-fabulous-fulffy-hillar?sharecode=8iPAPRQr-Hi7LgtlhZBmDtAdSiO9SWTEq-1jwtgnW6k , untuk v2 ni link die…Ni kira bahagian akhir design, penutup komponen dalam. Buat mane yang sempat je, untuk v1 ni link https://www.tinkercad.com/things/c85D6CeIBEx-fabulous-fulffy-hillar?sharecode=8iPAPRQr-Hi7LgtlhZBmDtAdSiO9SWTEq-1jwtgnW6k , untuk v2 ni link die https://www.tinkercad.com/things/cyj6imbBkup-grand-lappi?sharecode=4MX3r2qiJZ4uwPpmhAldvmRDXlD_cuo6Y0jYMSqlvq0 , sehingga kini mesin ni dipinjamkan /bertukar tangan di kalangan cikgu sekolah bukan sekolah saya, sekolah orang lain . semoga bermanfaat untuk yang berminat, sama ada design atau usaha nak siapkan projek. Walaupun sibuk dengan tugas hakiki masing-masing, semoga generasi seterusnya berminat untuk belajar design bukan sekadar pengguna semata-mata. Sekarang dah boleh fokus nak siapkan tempahan cikgu ppki pulak, hehehe
mesin morsecode
Progress
Bila dah siap print v2, saya cuba nak kemaskan design v1 . Kira macam nak buat braket lock lcd la, cubaan ke 2 print baru jadi. ni adalah link tambahan v1 . https://www.tinkercad.com/things/kQ2ZDwRSk1a-grand-jaiks?sharecode=LHSU972fxEAVXV1x9OTw_L-iBi-YWEEG6_ggo1ltUpU
mesin morsecode
Progress

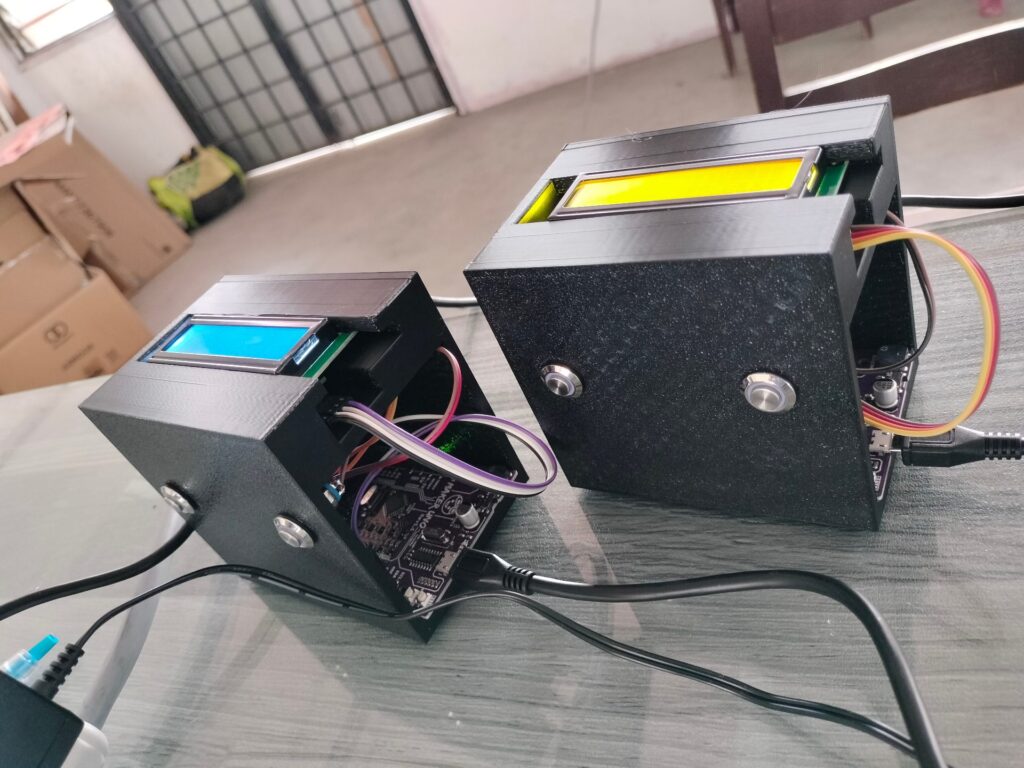

Kemudian cuba design v2 pulak, disebabkan nak nampak simple dan cepat print cuba pulak design bentuk cube nak nampak kemas satu lagi sebab rumit sikit nak lukis pakai tinkercad untuk buat semula sudut serong. ruang dalam mesin ikut saiz arduino uno education yang brand cytron.…Kemudian cuba design v2 pulak, disebabkan nak nampak simple dan cepat print cuba pulak design bentuk cube nak nampak kemas satu lagi sebab rumit sikit nak lukis pakai tinkercad untuk buat semula sudut serong. ruang dalam mesin ikut saiz arduino uno education yang brand cytron. Masa design coding tak siap lagi tapi cuba je ikut arduino uno cytron. v2 ni suka bahagian ruang lcd i2c sebab die ikut design lcd bahagian belakang. ni link v2 https://www.tinkercad.com/things/j2HT5c1wrbH-smashing-lappi?sharecode=X9skHSsy-cB3Ee0UYRf1GsnN1i50HCBS9-DmFKBEKVI
mesin morsecode
Progress

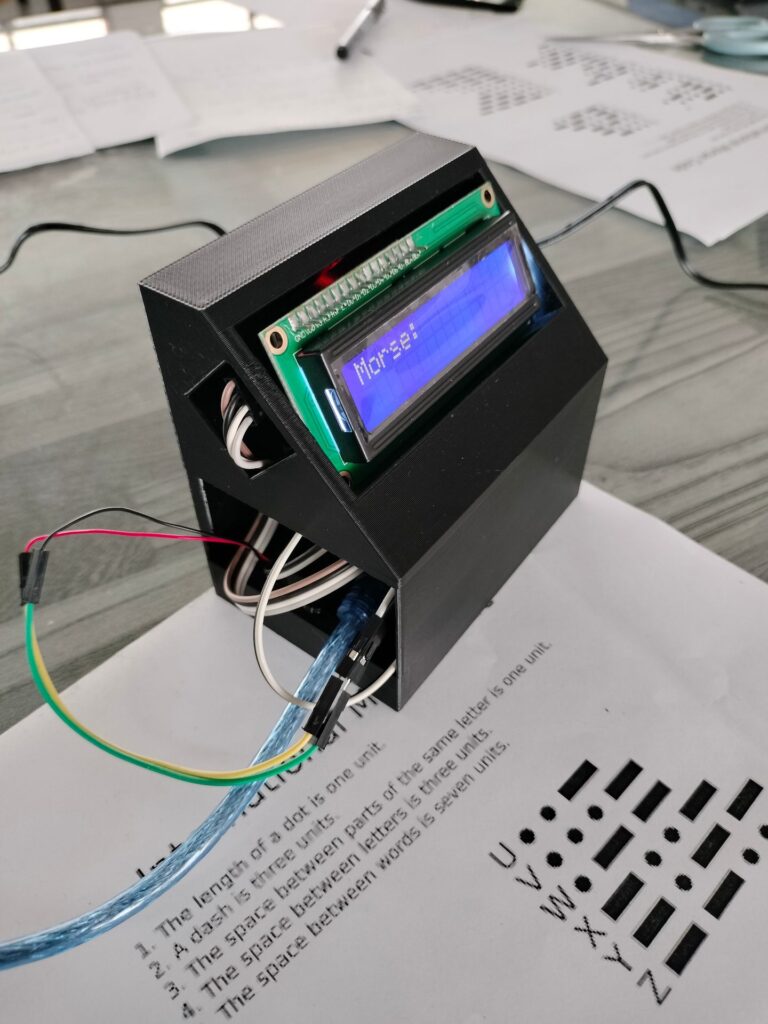

Bila ade tempahan cikgu ppki sekolah menengah nak buat alat bantu mengajar beliau , baru mula buka tinkercad semula. Dan saya nak kongsi 3d design mesin morsecode, ni merupakan design 3d pertama saya berdasarkan reka bentuk komponen hardware. Disini saya sertakan versi 1, bila…Bila ade tempahan cikgu ppki sekolah menengah nak buat alat bantu mengajar beliau , baru mula buka tinkercad semula. Dan saya nak kongsi 3d design mesin morsecode, ni merupakan design 3d pertama saya berdasarkan reka bentuk komponen hardware. Disini saya sertakan versi 1, bila mengajar rbt sekolah menengah ade istilah ergonomik. Yang saya suka v1 ni sebab paparan lcd 12c nya serong bila posisi murid duduk di kerusi dan meja sekolah ianya selesa sedikit. Kelemahan pertama pada v1 ni ialah ada bahagian badan yang nipis dan bila jatuh boleh retak. Kelemahan v1 juga ialah ruang lcd tiada lock mekanisma supaya lcd tetap setempat. saya malas nak design guna skru. Laluan masuk komponen elektronik pun tiada penutup, tak sempat nak design. Ni link tinkercad saya design v1.
https://www.tinkercad.com/things/5DVskEG8zjf-neat-kup-curcan?sharecode=P8YBi6PTDbuuxMnKIBa2kavq9FUpziGKV-r2H3cEEzY
https://www.tinkercad.com/things/5DVskEG8zjf-neat-kup-curcan?sharecode=P8YBi6PTDbuuxMnKIBa2kavq9FUpziGKV-r2H3cEEzY
Alhamdulillah dan terima kasih Admin domechy untuk hadiah ni😊. Semoga lebih ramai dapat manfaat dalam platform ni.👍
mesin morsecode
Progress
Komponen digunakan.

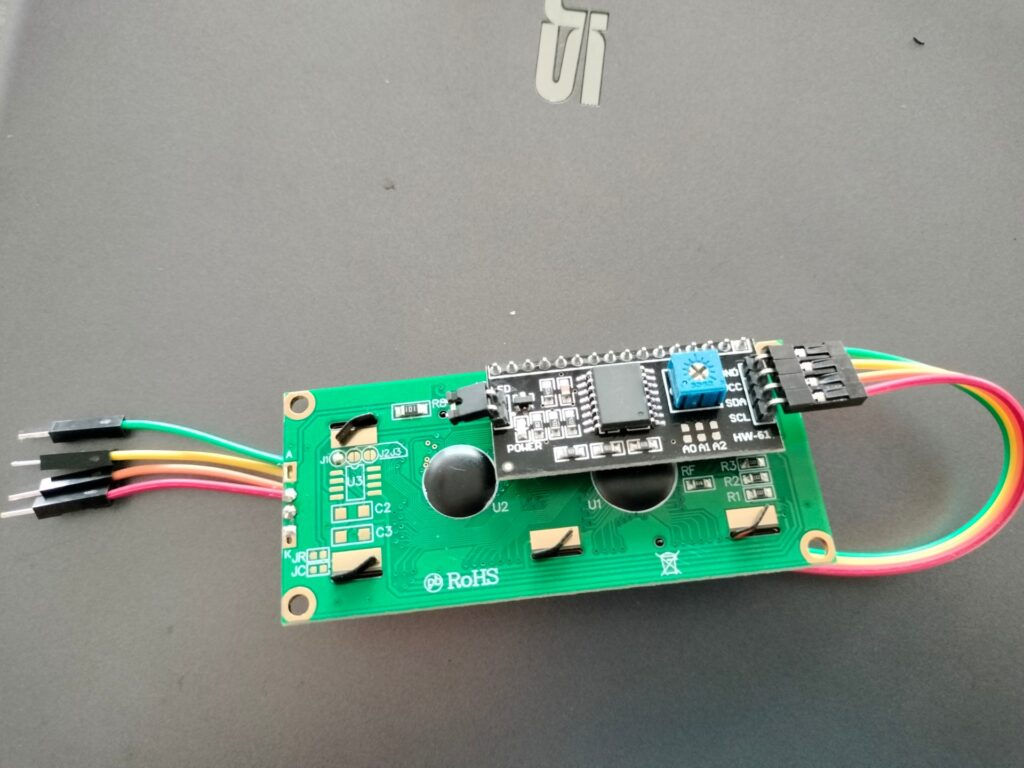

1. jumper wire male to female , mudah nak sambung komponen input dan output ke mikropengawal arduino nano. lcd i2c guna 4 jumper wire.
2. piezo buzzer beli yang nipis mudah nak masukkan dalam mesin. Design v1 sediakan lubang wayar, tapi bila letak buzzer…Komponen digunakan.
1. jumper wire male to female , mudah nak sambung komponen input dan output ke mikropengawal arduino nano. lcd i2c guna 4 jumper wire.

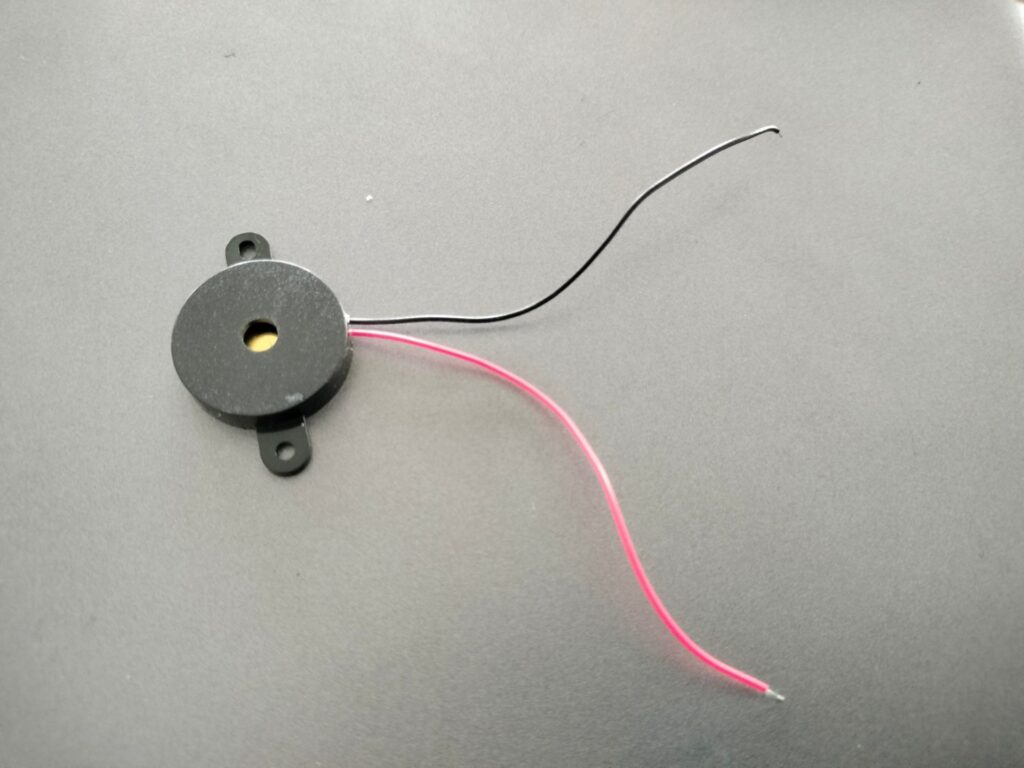

2. piezo buzzer beli yang nipis mudah nak masukkan dalam mesin. Design v1 sediakan lubang wayar, tapi bila letak buzzer diluar risiko murid cabut itu tinggi.

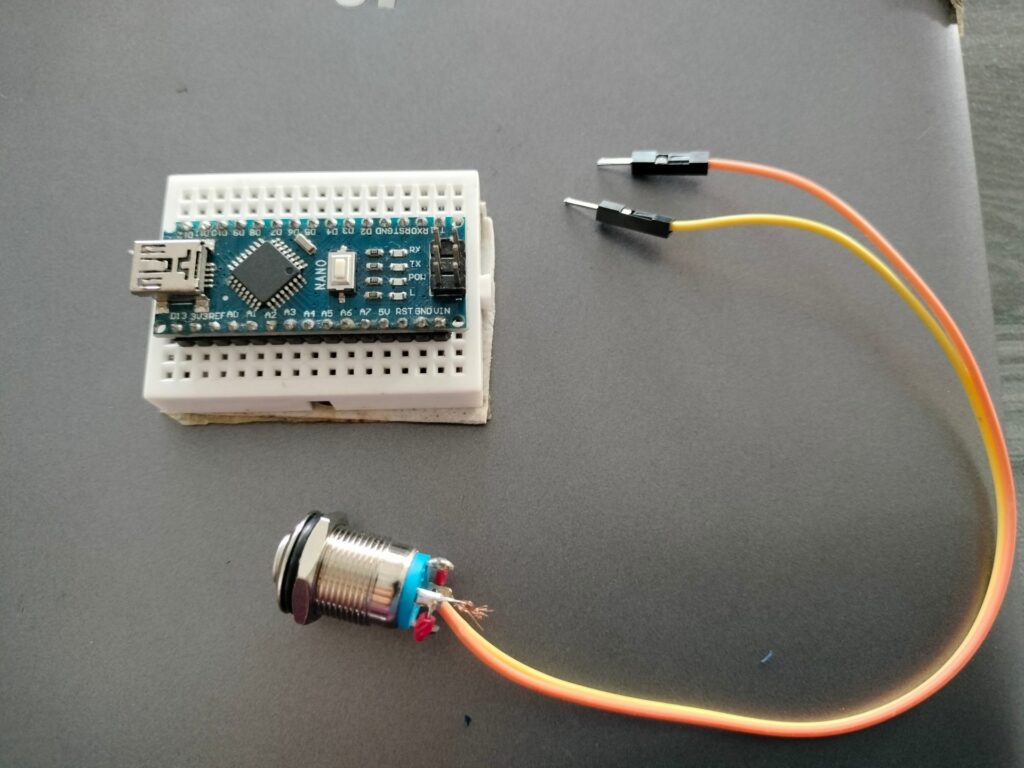

3. arduino nano cucuk di breadboard , lebihkan ruang pin untuk gnd sebab nak pakai untuk komponen input output.

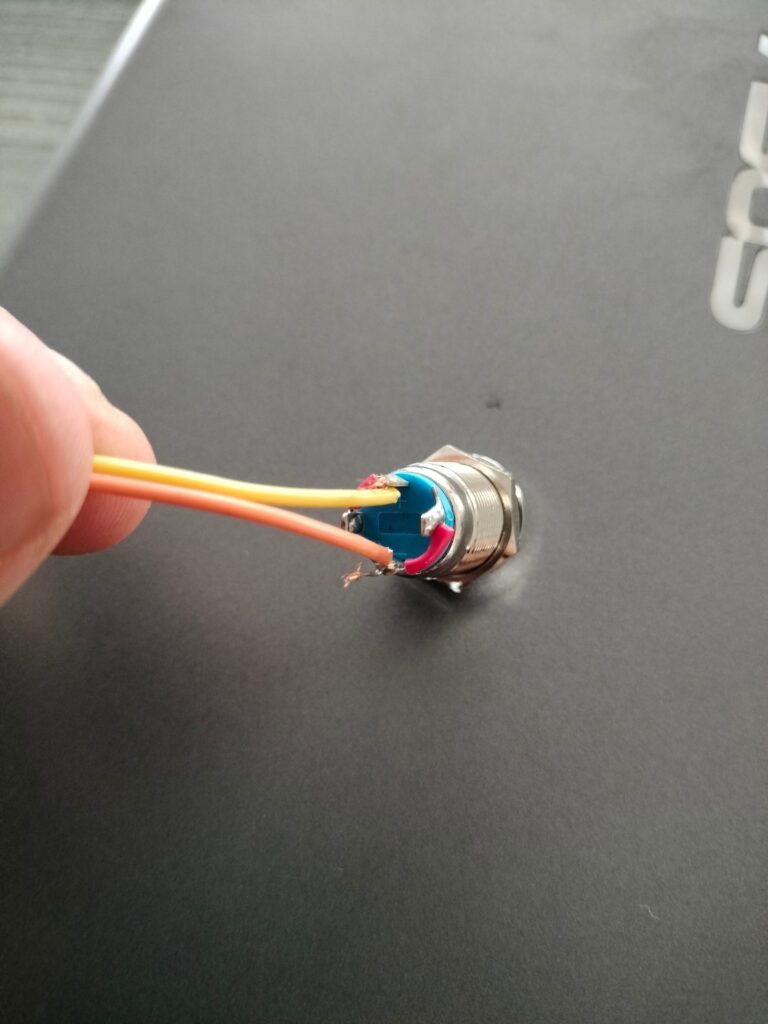

4. push button ni kena solder sedikit 2 kaki sebab ada led rasanya yang menyala. Pin +ve untuk sambung ke d2/d3 dan -ve untuk sambung ke gnd.
1. jumper wire male to female , mudah nak sambung komponen input dan output ke mikropengawal arduino nano. lcd i2c guna 4 jumper wire.
2. piezo buzzer beli yang nipis mudah nak masukkan dalam mesin. Design v1 sediakan lubang wayar, tapi bila letak buzzer…Komponen digunakan.
1. jumper wire male to female , mudah nak sambung komponen input dan output ke mikropengawal arduino nano. lcd i2c guna 4 jumper wire.
2. piezo buzzer beli yang nipis mudah nak masukkan dalam mesin. Design v1 sediakan lubang wayar, tapi bila letak buzzer diluar risiko murid cabut itu tinggi.
3. arduino nano cucuk di breadboard , lebihkan ruang pin untuk gnd sebab nak pakai untuk komponen input output.
4. push button ni kena solder sedikit 2 kaki sebab ada led rasanya yang menyala. Pin +ve untuk sambung ke d2/d3 dan -ve untuk sambung ke gnd.
mesin morsecode
Progress

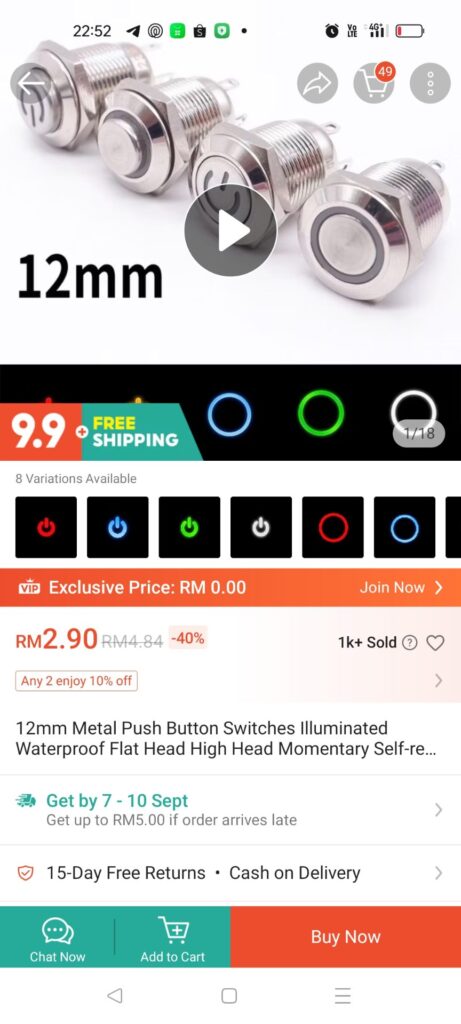

masa rujuk chatgpt, https://my.shp.ee/wjVgEdVJ , chatgpt bagi cadangan button logam ni . lebih tahan lasak, harga pun murah rm2 lebih sebuah. niat nak buat 5 unit sebab bila buat aktiviti pelajar berkumpulan boleh libatkan ramai murid, maka beli 10. tapi dapat sediakan 4…masa rujuk chatgpt, https://my.shp.ee/wjVgEdVJ , chatgpt bagi cadangan button logam ni . lebih tahan lasak, harga pun murah rm2 lebih sebuah. niat nak buat 5 unit sebab bila buat aktiviti pelajar berkumpulan boleh libatkan ramai murid, maka beli 10. tapi dapat sediakan 4 unit sebab 1 design v1 pecah sebab nipis sangat. semua ni proses pengalaman dan pembelajaran nak siapkan projek. dalam simpanan ade button plastik yang 3 pin , tapi mahal beli sebuah dan guna 3 wayar 1 button. kalau yang saya beli ni guna 2 button sahaja, jimat ruang dalam kotak design. bila guna button logam diharap tahan lama dan ade perasaan premium sikit bila tekan butang.
mesin morsecode
Progress
ni coding untuk arduino saya guna setelah mencuba banyak kali coding salah, sampai 2 minggu last sekali coding akhir chatgpt bagi , hantar ke gemini untuk betulkan. dan berfungsi. mula design tinkercad saya guna arduino nano, sebab die kecil. tetapi banyak guna wayar ,…ni coding untuk arduino saya guna setelah mencuba banyak kali coding salah, sampai 2 minggu last sekali coding akhir chatgpt bagi , hantar ke gemini untuk betulkan. dan berfungsi. mula design tinkercad saya guna arduino nano, sebab die kecil. tetapi banyak guna wayar , berselirat. saya cuba beli board arduino uno cytron yang warna purple sebab ade builtin buzzer, rupanya tak sesuai. maka kembali beli arduino nano semula baru jadi. kalau perasan ade v1 dan v2 design saya buat. v1 untuk arduino nano manakal v2 untuk arduino uno cytron.
mesin morsecode
Progress
mikropengawal arduino dan cetakan 3d.
